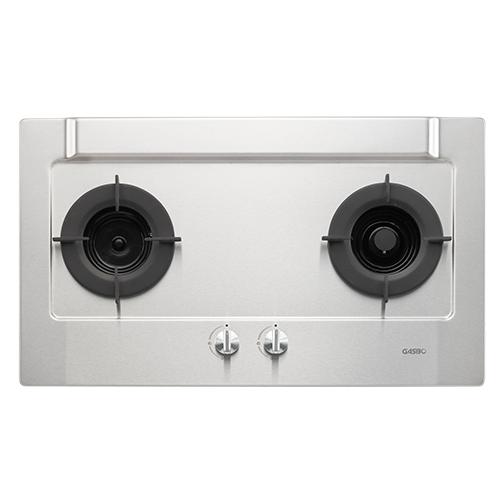

产品型号 JZT-Q803G 外形尺寸(mm) 766×445×125 开孔尺寸(mm) 670×385 4-R20 火力(kW) 3.8 热效率 二级 面板材料 不锈钢 净重量 10kg 毛重量 12kg 产品型号 JZT-Q803G 外形尺寸(mm) 766×445×125 开孔尺寸(mm) 670×385 4-R20 火力(kW) 3.8 热效率 二级 面板材料 不锈钢 净重量 10kg 毛重量 12kg
1、灶台开孔:灶具按包装箱内所附的开孔模版,在灶台台面上开孔的尺寸详见各包装箱内的开孔模板尺寸要求(如图一所示)。2、进气管安装:A、使用胶管连接的灶具:先将密封垫放入进气接头内,然后将进气接头拧在灶具万向接头上,再将进气胶管(必须是燃气专用胶管)套在进气接头上(红油漆处),并用卡箍夹紧(如图二所示)。B、使用金属软管连接的灶具:在金属软管螺母内装入矩形密封垫,然后将螺母拧紧在灶具G1/2螺纹接头上(如图三所示)。3、将灶具置入灶台台面上所开方孔内,检查灶具应安装平整;玻璃面板灶具应在面板底部四周粘贴有面板密封胶条;4、气密性检测:将气源开关打开,用肥皂水检查胶管连接处是否漏气,如发现漏气现象,必须重新安装(如有漏气会有气泡产生)。
