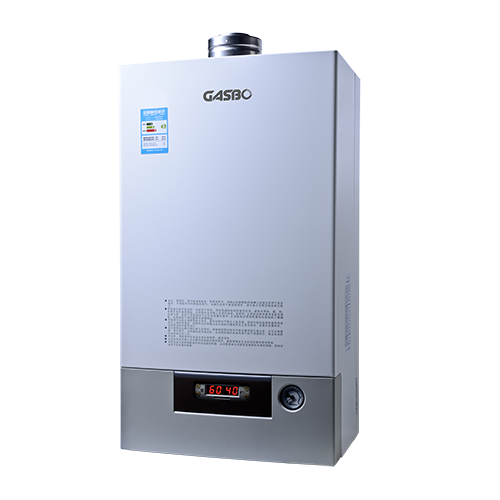

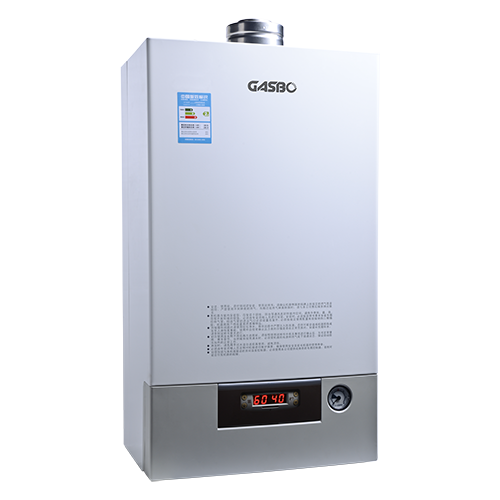

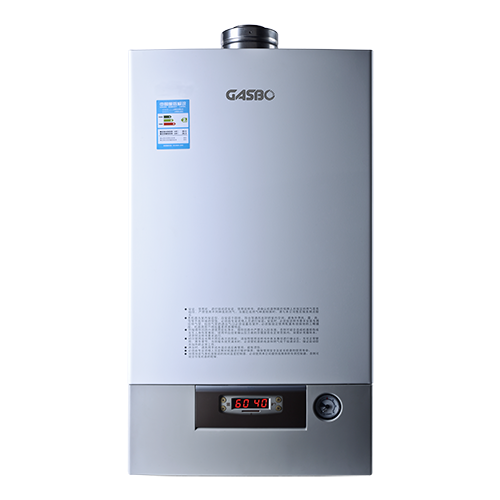

壁挂炉
B101系列

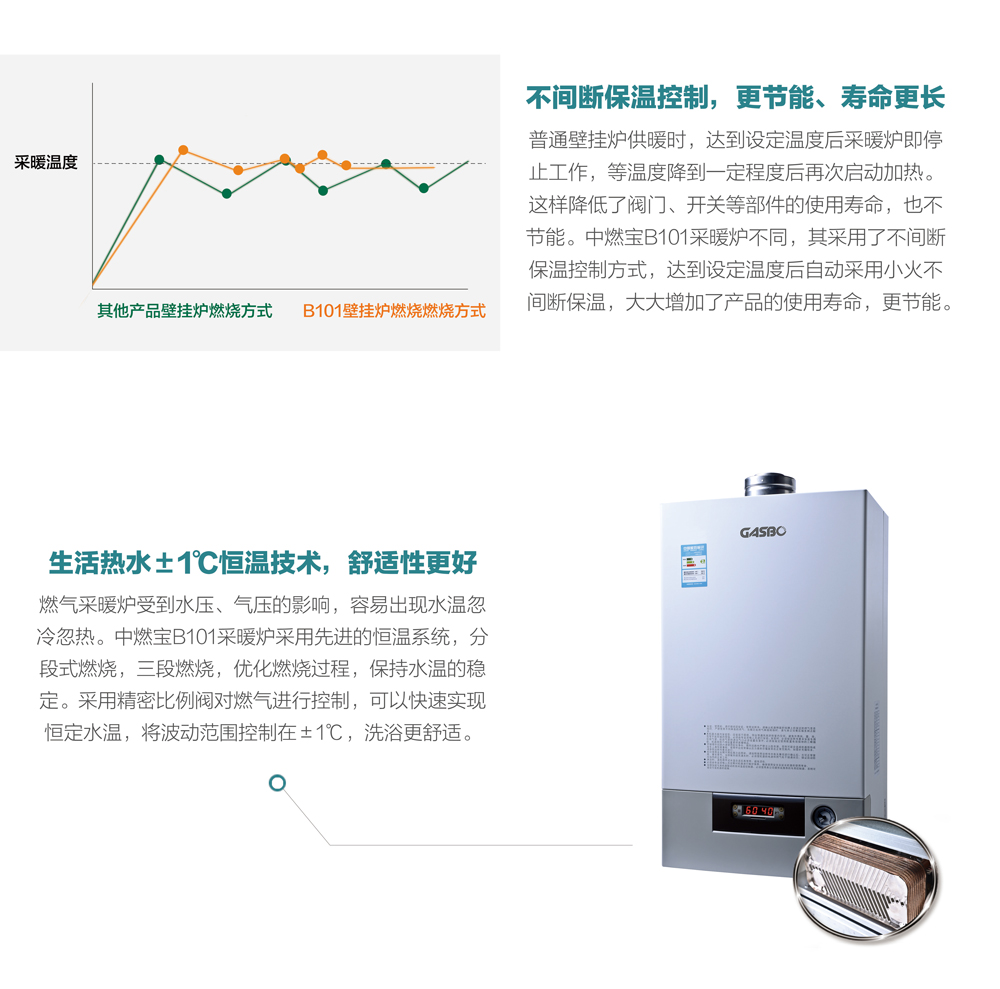

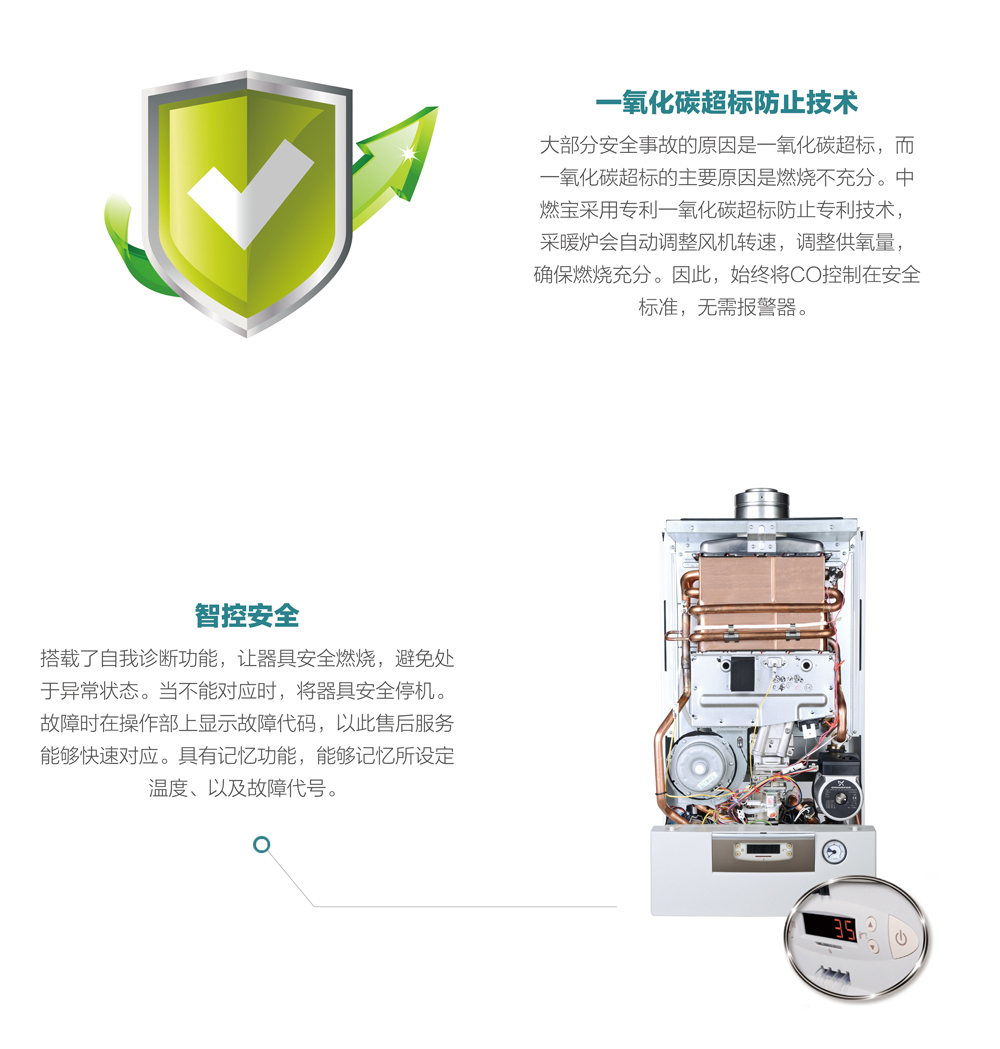

不间断保温控制方式,达到设定温度后自动采用小火不间断保温,大大增加了产品的使用寿命,更节能,±1℃恒温技术,舒适性更好,一氧化碳超标防止技术,预先防止,47度安全锁功能,防止意外烫伤。
产品型号 | L1GB21-21B101 | L1GB26-26B101 | L1GB31-31B101 | L1GB36-36B101 | L1GB42-42B101 |
---|---|---|---|---|---|
产品类型 | 板换机 | ||||
额定热负荷 | 21.3kW | 26.3kW | 30.5kW | 36.2kW | 42kW |
最大供暖输出 | 17.8kW | 21.8kW | 25.8kW | 29.8kW | 34.8kW |
最小供暖输出 | 4.6kW | 6.5kW | |||
最大耗气量 | 2.25m3/h | 3.22m3/h | 4.44m3/h | ||
额定产热水能力(温升25K/30K) | 10.2/8.5L/min | 14.6/12.2L/min | 20.2/16.8L/min | ||
热交换器重量 | 2.7kg | 3.3kg | 4.1kg | ||
毛重/净重 | 34/32kg | 36/32.5kg | 37.5/34kg | ||
热效率(能效等级) | >88%(二级) | ||||
外型尺寸(mm) | H700×W400×D270 | ||||
包装尺寸(mm) | L870×W520×H420 | ||||
水泵品牌及扬程 | 格兰富/6m | ||||
风机品牌 | 信浓 | ||||
风机是否可变速 | 是 | ||||
标配烟管长度及规格 | 1m,Φ60/100mm | 1m,Φ80/120mm | |||
火排数量 | 11 | 15 | 18 | ||
电功率(W) | 116 | 131 | 140 | ||
比例阀品牌 | 浙江三国 | ||||
采暖最低启动水压 | 0.1~0.3MPa | ||||
洗浴适用水压范围 | 0.07~1.4MPa | ||||
最大排烟距离 | 3米2弯 | ||||
产地 | 上海 |
产品型号 | L1GB21-21B101 | L1GB26-26B101 | L1GB31-31B101 | L1GB36-36B101 | L1GB42-42B101 |
---|---|---|---|---|---|
产品类型 | 板换机 | ||||
额定热负荷 | 21.3kW | 26.3kW | 30.5kW | 36.2kW | 42kW |
最大供暖输出 | 17.8kW | 21.8kW | 25.8kW | 29.8kW | 34.8W |
最小供暖输出 | 4.6kW | 6.5kW | |||
最大耗气量 | 2.25m3/h | 3.22m3/h | 4.44m3/h | ||
额定产热水能力(温升25K/30K) | 10.2/8.5L/min | 14.6/12.2L/min | 20.2/16.8L/min | ||
热交换器重量 | 2.7kg | 3.3kg | 4.1kg | ||
毛重/净重 | 34/32kg | 36/32.5kg | 37.5/34kg | ||
热效率(能效等级) | >89%(二级) | ||||
外型尺寸(mm) | H700×W400×D270 | ||||
包装尺寸(mm) | L870×W520×H420 | ||||
水泵品牌及扬程 | 格兰富/6m | ||||
风机品牌 | 信浓 | ||||
风机是否可变速 | 是 | ||||
标配烟管长度及规格 | 1m,Φ60/100mm | 1m,Φ80/120mm | |||
火排数量 | 11 | 15 | 18 | ||
电功率(W) | 116 | 131 | 140 | ||
比例阀品牌 | 浙江三国 | ||||
采暖最低启动水压 | 0.1~0.3MPa | ||||
洗浴适用水压范围 | 0.07~1.4MPa | ||||
最大排烟距离 | 3米2弯 | ||||
产地 | 上海 |
安装壁挂炉必须保留最小维护空间(如上图所示)
禁止将壁挂炉与其它非以壁挂炉作为能源的供暖系统连接使用。
壁挂炉必须牢固地安装在承受住壁挂炉重量的墙壁上,此墙壁必须是不可燃的材料。
壁挂炉周围不能存放引火性物质及易燃易爆物。
禁止把壁挂炉安装在卧室、客厅、浴室、地下室及空气不流通的地方。
禁止把壁挂炉安装在楼梯和安全出口附近(5m以外不受限制)。
壁挂炉的安装位置上方不得有明装电线、电器设备、燃气筲道等。
壁挂炉的排烟出口应选在空气流通顺畅的地方。
应设置壁挂炉专用电源插座,电源插座的接地端必须可靠接地。
保持电压稳定,电压在220V?230V之间,否则必须配稳压器。
壁挂炉的安装应保持垂直,不得倾斜。
冷凝水排放口必须连接地漏,而且连接管道上不得设置阀门。
采暖系统的最低位必须安装排水阀。
供暖回水营上应水平安装Y型过滤器。
在硬水地区(钙、镁化合物大于450mg/L),在供暖系统注水时,应注入经过软化处理过 的水或在系统内加入软化剂、阻垢剂,清洁管路时,应使用专用的水垢还原剂。
在将采暖管道与壁挂炉连接之前,必须严格将管道连同散热设备加以冲洗、清除管道中 异物,否则有可能会导致壁挂炉运行时出现故障。
所有管道应连接牢靠,避免管道的跑、冒、漏、滴现象。
在壁挂炉上方进行施工时,不得使杂质掉入壁挂炉内,以免影响壁挂炉正常工作。
壁挂炉安装之后,安装人员应对壁挂炉的给排气系统进行位置标识,安装人员应向用 户壁挂炉及其安装位置的正确使用方法。
