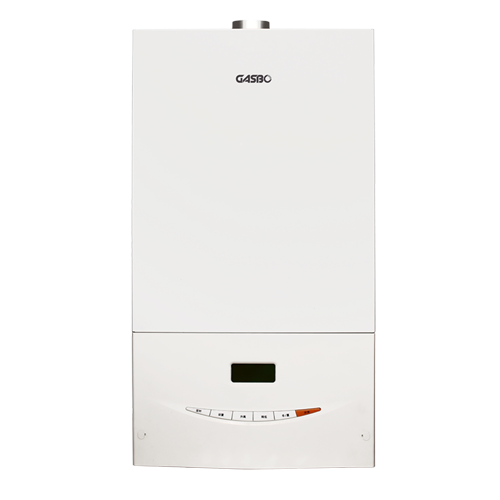

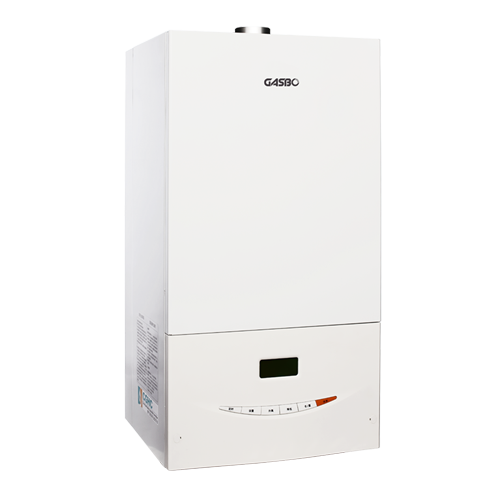

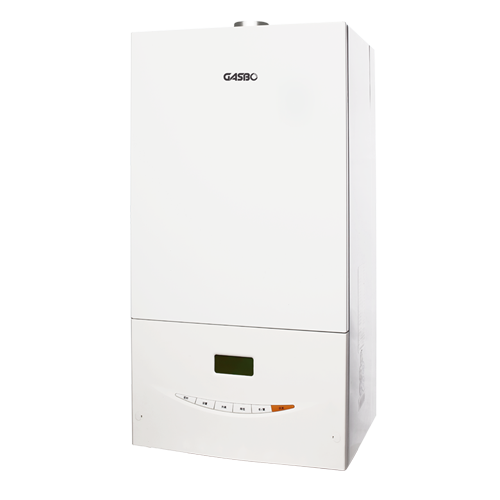

壁挂炉
T201系列
微电脑智能操控,两点控温技术,实时监控,水温精准、恒定。独特的燃烧变频技术,实时智能调控燃烧功率,节能舒适。48重智能安全防护,独有二次防冻保护和断电保护更放心。采用三层腔体设计,保证高效燃烧的同时超静音运行。
1、智控技术,畅享恒温舒适
微电脑智能操控,两点控温技术,实时监控洗浴出水及供暖出水温度,同时辅以高精度水流量传感器的水流量信号,结合中央微处理器的强大运算能力,瞬间计算出所需燃气耗量,确保水温时时精准、恒定。
2、燃烧变频,绿色引擎
独特的燃烧变频技术,根据房间实际温度和用户设定温度的差值,实时智能调控燃烧功率,使温度一直维持在用户设定值,以最小的燃气消耗让温度溢满全家。
3、48重智能安全防护
不仅业内体积最小,而且拥有行业最全的48重智能安全防护,独有二次防冻保护和断电保护更让消费者用的放心。
4、智能防冻保护
当机器检测到系统水温小于9℃时,系统自动启动循环水泵运转,防止局部结冰;当启动循环水泵后系统温度仍然下降,低至7℃时壁挂炉自动点火并以最小负荷燃烧,直至水温升高到30℃时停止燃烧。
5、静音运行
采用三层腔体设计,保证高效燃烧的同时超静音运行。整机运行噪音极低。
6、微笑设计
在外观上采用了特有的微笑设计,开心使用开心生活。
中燃宝壁挂炉挑选建议(与空间大小相匹配的升数)
燃气壁挂炉功率 | 建议采暖面积 | 额定热水量 |
20kW | 100㎡以下 | 10L |
26kW | 100-140㎡ | 13L |
32kW | 140-200㎡ | 16L |
备注:200平米以上请选择更大功率的采暖炉 |
产品型号 | L1PB18-18T201 | L1PB20-20T201 | L1PB22-22T201 | L1PB24-24T201 | L1PB26-26T201 |
产品类型 | 套管机 |
额定热负荷 | 18kW | 20kW | 22kW | 24kW | 26kW |
最大供暖输出 | 16.2kW | 18kW | 20kW | 21.6kW | 23.2kW |
最小供暖输出 | 7kW | 8.5kW | 11.2kW |
最大耗气量 | 1.8m3/h | 2m3/h | 2.2m3/h | 2.4m3/h | 2.6m3/h |
额定产热水能力(温升25K/30K) | 9/7L/min | 10/8L/minn | 11/9L/min | 12/10L/min | 13/11L/min |
热交换器重量 | 3.5kg | 3.8kg |
毛重/净重 | 31/34kg |
热效率(能效等级) | >89%(二级)) |
外型尺寸(mm) | H680×W363×D305 |
包装尺寸(mm) | L775×W458×H406 |
水泵品牌及扬程 | 新沪,5m |
风机品牌 | 恒益 |
风机是否可变速 | 否 |
标配烟管长度及规格 | 1m,Φ60/100mm |
火排数量 | 9 | 11 |
电功率(W) | 110 | 120 |
比例阀品牌 | 精鼎 |
采暖最低启动水压 | 0.1MPa |
洗浴适用水压范围 | 0.02-0.8MPa |
最大排烟距离 | 3m |
产地 | 佛山 |
产品型号 | L1PB18-18T201 | L1PB20-20T201 | L1PB22-22T201 | L1PB24-24T201 | L1PB26-26T201 |
产品类型 | 套管机 |
额定热负荷 | 18kW | 20kW | 22kW | 24kW | 26kW |
最大供暖输出 | 16.2kW | 18kW | 20kW | 21.6kW | 23.2kW |
最小供暖输出 | 7kW | 8.5kW | 11.2kW |
最大耗气量 | 1.8m3/h | 2m3/h | 2.2m3/h | 2.4m3/h | 2.6m3/h |
额定产热水能力(温升25K/30K) | 9/7L/min | 10/8L/minn | 11/9L/min | 12/10L/min | 13/11L/min |
热交换器重量 | 3.5kg | 3.8kg |
毛重/净重 | 34/31kg |
热效率(能效等级) | >89%(二级)) |
外型尺寸(mm) | H680×W363×D305 |
包装尺寸(mm) | L775×W458×H406 |
水泵品牌及扬程 | 新沪,5m |
风机品牌 | 恒益 |
风机是否可变速 | 否 |
标配烟管长度及规格 | 1m,Φ60/100mm |
火排数量 | 9 | 11 |
电功率(W) | 110 | 120 |
比例阀品牌 | 精鼎 |
采暖最低启动水压 | 0.1MPa |
洗浴适用水压范围 | 0.02-0.8MPa |
最大排烟距离 | 3m |
产地 | 佛山 |
安装壁挂炉必须保留最小维护空间(如上图所示)
禁止将壁挂炉与其它非以壁挂炉作为能源的供暖系统连接使用。
壁挂炉必须牢固地安装在承受住壁挂炉重量的墙壁上,此墙壁必须是不可燃的材料。
壁挂炉周围不能存放引火性物质及易燃易爆物。
禁止把壁挂炉安装在卧室、客厅、浴室、地下室及空气不流通的地方。
禁止把壁挂炉安装在楼梯和安全出口附近(5m以外不受限制)。
壁挂炉的安装位置上方不得有明装电线、电器设备、燃气筲道等。
壁挂炉的排烟出口应选在空气流通顺畅的地方。
应设置壁挂炉专用电源插座,电源插座的接地端必须可靠接地。
保持电压稳定,电压在220V?230V之间,否则必须配稳压器。
壁挂炉的安装应保持垂直,不得倾斜。
冷凝水排放口必须连接地漏,而且连接管道上不得设置阀门。
采暖系统的最低位必须安装排水阀。
供暖回水营上应水平安装Y型过滤器。
在硬水地区(钙、镁化合物大于450mg/L),在供暖系统注水时,应注入经过软化处理过 的水或在系统内加入软化剂、阻垢剂,清洁管路时,应使用专用的水垢还原剂。
在将采暖管道与壁挂炉连接之前,必须严格将管道连同散热设备加以冲洗、清除管道中 异物,否则有可能会导致壁挂炉运行时出现故障。
所有管道应连接牢靠,避免管道的跑、冒、漏、滴现象。
在壁挂炉上方进行施工时,不得使杂质掉入壁挂炉内,以免影响壁挂炉正常工作。
壁挂炉安装之后,安装人员应对壁挂炉的给排气系统进行位置标识,安装人员应向用 户壁挂炉及其安装位置的正确使用方法。
